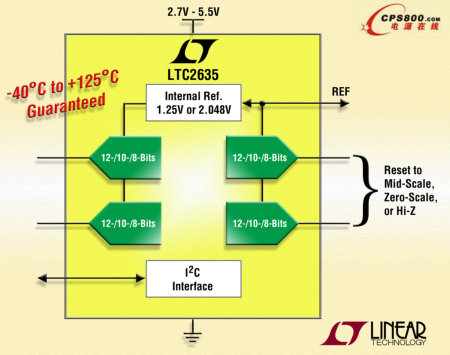

凌力爾特公司 (Linear Technology Corporation) 推出四通道 12 位、10 位和 8 位軌至軌數模轉換器 (DAC) LTC2635，該器件采用纖巧 3mm x 3mm QFN 和 MSOP 封裝，集成了一個精確的 10ppm/°C 基準。訂購選項包括2.5V (LTC2635-L) 和 4.096V (LTC2635-H) DAC 滿標度輸出。除了提供加電復位至零和中標度的選項，LTC2635-L 還包括可在加電復位以及停機時提供高阻抗輸出的訂購選項。這使得能夠在諸如電源裕度調節等應用中運用 DAC，在此類應用中，DAC 輸出在上電期間必須與電源進行電隔離，然后被調用以執行電源電壓的升/降調節操作。
性能概要：LTC2635
★ 集成的精確基準
☆ 2.5V 滿標度 10ppm/°C (LTC2635-L)
☆ 4.096V 滿標度 10ppm/°C (LTC2635-H)
★ 最大 12 位 INL 誤差：±2.5LSB
★ 引腳和軟件兼容的 I2C DAC
★ 在 -40°C 至 +125°C 的溫度范圍內保證單調
★ DAC 之間超低串擾 (3nV•s)
★ 低噪聲 (0.75mVP-P，0.1Hz 至 200kHz)
★ 可選內部或外部基準
★ 2.7V 至 5.5V 電源范圍 (LTC2635-L)
★ 低功率運行：每 DAC 為 125uA
★ 加電復位至零標度、中標度或高阻抗選項
★ 纖巧 3mm x 3mm QFN-16 和 MSOP-10 封裝
LTC2635 的小尺寸和內部基準對各種工業、汽車和 ATE 應用來說都很重要。LTC2635 提供 INL 誤差為 ±2.5LSB (最大值) 和串擾為 3nV•s 的 12 位性能，從而確保在一個 DAC 上的電壓變化對其它 DAC 的影響最小。用單一 2.7V 至 5.5V 電源工作，電源電流很低，每 DAC 為 125uA。
|
器件型號 |
位 |
DAC |
I/O |
基準 |
封裝 |
|
LTC2637 |
12、10、8 |
8 |
I2C |
輸入或輸出 |
4mm x 3mm DFN-14、MSOP-16 |
|
LTC2636 |
12、10、8 |
8 |
SPI |
輸入或輸出 |
4mm x 3mm DFN-14、MSOP-16 |
|
LTC2635 |
12、10、8 |
4 |
I2C |
輸入或輸出 |
3mm x 3mm QFN-16、 MSOP-10 |
|
LTC2634 |
12、10、8 |
4 |
SPI |
輸入或輸出 |
3mm x 3mm QFN-16、 MSOP-10 |
|
LTC2631 |
12、10、8 |
1 |
I2C |
輸入或輸出 |
TSOT23-8 |
|
LTC2630 |
12、10、8 |
1 |
SPI |
僅內部或 VCC |
SC70-6 |
|
LTC2640 |
12、10、8 |
1 |
SPI |
輸入或輸出 |
TSOT23-8 |
除了選擇 3 種分辨率之一，設計師還可以選擇 2.5V 或 4.096V 滿標度范圍以及零標度、中標度或高阻抗 (Hi-Z) 的加電選項。16 引腳 3mm x 3mm QFN 封裝中包含一個硬件負載 DAC (LDAC) 引腳、3 個用來選擇 27 個獨立 I2C 地址的地址引腳、和一個 REFLO 引腳。10 引腳 MSOP 封裝只有一個地址引腳，用來選擇3 個獨特的 I2C 總線地址。所有 LTC2635 的選項都保證在汽車 (-40°C 至 +125°C) 和商用 (0°C 至 +70°C) 溫度范圍工作。以 1,000 片為單位批量購買，每片價格為 2.03 美元�！�
來源：凌力爾特
