凌力爾特推出1.2A、37VIN降壓型開關穩壓器LT3686

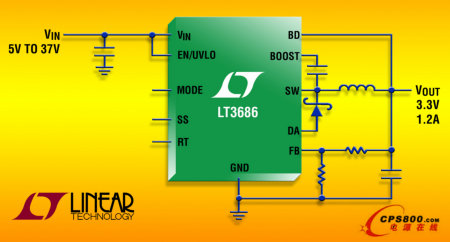

    凌力爾特公司 (Linear Technology Corporation) 推出 1.2A、37VIN 降壓型開關穩壓器 LT3686。LT3686 在 3.6V 至 37V 的 VIN 范圍內工作，具有過壓閉鎖功能，可保護穩壓器和負載免受高達 55V 瞬態的影響，非常適用于汽車應用中常見的負載突降和冷車發動情況以及 24V 工業電源。其內部的 1.85A 開關在電壓低至 0.8V 時可提供高達 1.2A 的連續輸出電流。其低的最短接通時間使該器件能夠提供高開關頻率，即使在高降壓比時也是如此。例如，輸入高達 16V 時，它可以利用一個 2MHz 的開關頻率提供 3.3V 輸出。

性能概要：LT3686
○   寬輸入范圍
  ●  在 3.6V 至 37V 的范圍內工作
  ●  過壓閉鎖保護電路可經受 55V 瞬態
○   低的最短接通時間：在 2MHz 時將 16VIN 轉換為 3.3VOUT
○   1.2A 輸出電流
○   可調頻率：300kHz 至 2.5MHz，具 ±5% 的準確度
○   在輕負載時具恒定開關頻率
○   跟蹤和軟啟動
○   精確 UVLO
○   短路堅固性
○   停機時 IQ < 1uA
○   內部補償
○   3mm x 3mm DFN 封裝

    LT3686 的開關頻率從 300kHz 到 2.5MHz 是用戶可編程的，從而使設計師能夠最大限度地提高效率，同時避開關鍵噪聲敏感頻段。LT3686 還運用一種獨特的設計，該設計確保 LT3686 保持恒定頻率切換 (甚至在非常輕的負載情況下)。該器件的 3mm x 3mm DFN-10 封裝和高開關頻率 (允許使用小的外部電感器和電容器) 提供了一個占板面積緊湊和高熱效率的解決方案。

    LT3686 運用一個高效率 1.85A、680mV 開關，在單芯片內集成了必要的升壓二極管、振蕩器、控制和邏輯電路。其箝位二極管電流檢測 (DA 引腳) 在輸入電壓瞬態時保護電路 (甚至在高開關頻率時)。LT3686 中采用的特殊設計方法在寬輸入電壓范圍內實現了高效率，而且該器件的電流模式拓撲實現了快速瞬態響應和卓越的環路穩定性。其它特點包括跟蹤能力、內部補償和軟啟動功能。

    以 1,000 片為單位批量購買，每片 LT3686EDD 的價格為 2.50 美元。工業級版本 LT3686IDD 保證在 -40°C 至 125°C 的工作結溫范圍內工作，千片批購價為每片 2.78 美元。兩種版本都有現貨供應�！�
