以太網供電IC通過1Gbps CAT5e電纜提供123W功率

    凌力爾特公司 (Linear Technology Corporation) 推出用于供電設備 (PSE) 的單端口以太網供電 (PoE) 控制器 LTC4279，該器件通過 CAT-5e 電纜為需要大功率的應用提供高達 123W。對于較高功率輸送的需求來自于廣泛的應用，包括 LTE 微微蜂窩基站、LED 標志牌、安防監視系統、家庭自動化和機器視覺系統。高度通用的 LTC4279 可為多種受電設備 (PD) 提供功率。這包括所有傳統 (<13W)、IEEE 802.3at Type 1 (13W) 和 Type 2 (25.5W) PD，以及凌力爾特專有的 LTPoE++ (高達 90W) 和定制 (<123W) PD。該器件支持兩線和 4 線輸出拓撲、以及單特征和雙特征架構。可利用電阻器調節的功率選擇使得 LTC4279 能夠容易地針對多種插座進行配置，從而簡化了設計和物料清單。

    LTC4279 為眾多的 PSE 應用提供了全自主型操作，包括端點和中跨電源注入器。一個低功率檢測電阻器和外部 MOSFET 簡化了熱設計；傳統型 PSE 采用的是 RDS(ON) 較高和不太堅固的 MOSFET。PD 的發現是采用一種高可靠性 4 點檢測機制來完成，從而可確保同類最佳抵抗 PD 誤檢測的能力。LTC4279 提供了一組豐富的 PD 分級機制以實現寬泛的系統兼容性。利用取決于分級的電流切斷和限制門限、短路保護和 ±80V 電纜浪涌保護增強了堅固性。

    LTC4279 提供工業溫度級 (–40°C 至 85°C) 版本，采用符合 RoHS 要求的 4mm x 5mm QFN-20 和 SO-16 封裝。LTC4279 的千片批購價為每片 3.45 美元，已開始生產供貨。LTC4279 與 LT4275 和 LT4276 PD 控制器相結合，可實現高達 123W 的端到端設計。

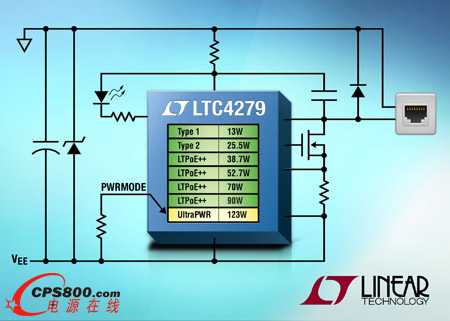

    照片說明：PSE 提供通用電源

    性能概要： LTC4279

    符合 IEEE 802.3at Type 1 和 2 要求

    支持高達 90W 的 LTPoE++

    UltraPWR 模式支持高達 123W 的定制 PD

    支持單特征和雙特征 PD

    非常低的功耗

    o0.1Ω 檢測電阻

    o低 RDS(ON) 外部 MOSFET

    可靠性非常高的 4 點 PD 檢測

    用于中跨的引腳可選檢測延時定時器

    引腳可編程電源選擇

    狀態 LED 引腳

    采用 20 引腳 QFN 和 16 引腳 SO 封裝<
