凌力爾特發布同步降壓型DC/DC控制器

小占板面積、4V 至 38V 輸入電壓范圍

    日前，凌力爾特公司 (Linear Technology Corporation) 推出纖巧 2mm x 3mm DFN-12 封裝、寬輸入電壓范圍同步降壓型開關 DC/DC 控制器 LTC3854，該器件能驅動所有 N 溝道功率 MOSFET 級。4V 至 38V 的輸入范圍滿足多種應用需求，包括大多數中間總線電壓和電池化學組成。強大的片上 MOSFET 柵極驅動器使大功率外部 MOSFET 能夠用范圍為 0.8V 至 5.5V 的輸出電壓產生高達 20A 的輸出電流。這使 LTC3854 非常適用于數據通信、電信、工業、汽車、醫療和多功能打印機應用中的負載點調節需求。

    恒定頻率電流模式架構提供固定的 400kHz 工作頻率。LTC3854 具有一個片上 5V 穩壓器，從而無需獨立的偏置電壓為該芯片供電。OPTI-LOOP® 補償允許瞬態響應在寬輸出電容和 ESR 值范圍內得到優化，包括全陶瓷電容器設計。輸出電流檢測測量輸出電感器 (DCR) 或一個可選檢測電阻兩端的壓降。在短路和過載情況下，電流折返限制了 MOSFET 熱耗散。此外，LTC3854 具有可調軟啟動，以控制接通時間并控制浪涌電流�？蛇x連續或斷續電感器電流模式可用來安全地為預偏置負載供電。防貫通保護防止功率 MOSFET 中的貫通電流。LTC3854 以高達 96% 的占空比工作，具有非常低的壓差電壓，以延長電池供電應用的運行時間。LTC3854 具有一個精確的 0.8V 基準，在 -40℃至 85℃的工作溫度范圍內具有±1%的準確度。

    LTC3854 有現貨供應，以 1,000 片為單位批量購買，起價為 1.65 美元。如需更多信息，請登錄 www.linear.com.cn。

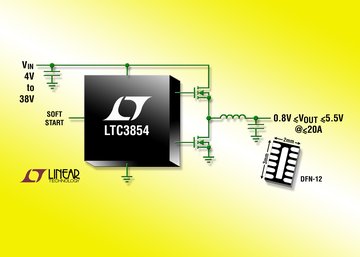

圖片說明：同步降壓型 DC/DC 控制器

    性能概要：LTC3854

  • V_IN 范圍：4V 至 38V
    • V_OUT 范圍：0.8V 至 5.5V
    • 強大的片上 N 溝道 MOSFET 驅動器
    • 內置 5V 穩壓器
    • 小型 2mm x 3mm DFN-12 封裝
    • 防貫通保護
    • 電流模式控制
    • 安全地為預偏置負載供電
    • DCR 或 RSENSE 電流檢測選項
    • 輸出折返電流限制
    • 可編程軟啟動
    • 40kHz 固定工作頻率
    • 96% 最大占空比
    • 在-40℃至+85℃的溫度范圍內具有±1%的基準電壓準確度
