nkk開關 nkk搖頭開關 系列D2
印刷電路板安裝微型搖頭開關

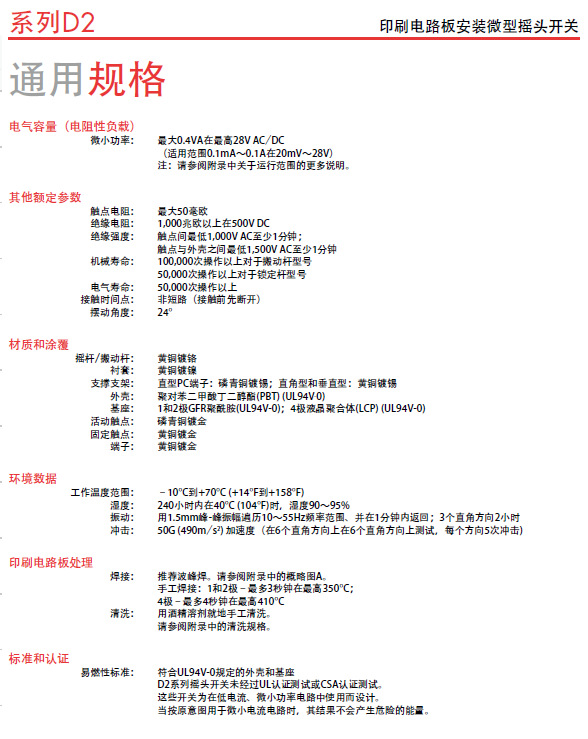

通用規格
電氣容量（電阻性負載）
微小功率： 最大0.4VA在最高28V AC/DC
（適用范圍0.1mA～0.1A在20mV～28V）
注：請參閱附錄中關于運行范圍的更多說明。
其他額定參數
觸點電阻： 最大50毫歐
絕緣電阻： 1,000兆歐以上在500V DC
絕緣強度： 觸點間最低1,000V AC至少1分鐘；
觸點與外殼之間最低1,500V AC至少1分鐘
機械壽命： 100,000次操作以上對于搬動桿型號
50,000次操作以上對于鎖定桿型號
電氣壽命： 50,000次操作以上
接觸時間點： 非短路（接觸前先斷開）
擺動角度： 24°
材質和涂覆
搖桿/搬動桿： 黃銅鍍鉻
襯套： 黃銅鍍鎳
支撐支架： 直型PC端子：磷青銅鍍錫；直角型和垂直型：黃銅鍍錫
外殼： 聚對苯二甲酸丁二醇酯(PBT) (UL94V-0)
基座： 1和2極GFR聚酰胺(UL94V-0)；4極液晶聚合體(LCP) (UL94V-0)
活動觸點： 磷青銅鍍金
固定觸點： 黃銅鍍金
端子： 黃銅鍍金
環境數據
工作溫度范圍： –10°C到+70°C (+14°F到+158°F)
濕度： 240小時內在40°C (104°F)時，濕度90～95%
振動： 用1.5mm峰-峰振幅遍歷10～55Hz頻率范圍、并在1分鐘內返回；3個直角方向2小時
沖擊： 50G (490m/s2) 加速度（在6個直角方向上在6個直角方向上測試，每個方向5次沖擊)
印刷電路板處理
焊接： 推薦波峰焊。請參閱附錄中的概略圖A。
手工焊接：1和2極–最多3秒鐘在最高350°C；
4極–最多4秒鐘在最高410°C
清洗： 用酒精溶劑就地手工清洗。
請參閱附錄中的清洗規格。
標準和認證
易燃性標準： 符合UL94V-0規定的外殼和基座
D2系列搖頭開關未經過UL認證測試或CSA認證測試。
這些開關為在低電流、微小功率電路中使用而設計。
當按原意圖用于微小電流電路時，其結果不會產生危險的能量。

主要特點
隔熱樹脂制成的基座符合UL94V-0易燃性標準的規定。
48V的最大電壓容量可允許在中等功率源條件下使用，并延長運行壽命。
獲獎的STC觸點機構具有傳統觸點機構所不具備的如下優點：
更加平滑、制動更可靠、觸點穩定性更高、以及無與倫比的
可靠性。（關于STC的詳情，請參閱附錄部分的術語與縮寫。）
圓形.031” (0.8mm)直徑印刷電路端子便于在印制電路板上組裝。
端子間距符合標準.100” (2.54mm)印刷電路板的格子間距。
注塑端子可阻止熔融物、溶劑、以及其他污染物侵入。
