諧波主要由諧波電流源產生：當正弦基波電壓施加于非線性設備時，設備吸收的電流與施加的電壓波形不同，電流因而發生了畸變，由于負荷與電網相連，故諧波電流注入到電網中，這些設備就成了電力系統的諧波源。系統中的主要諧波源可分為兩類：含半導體的非線性元件，如各種整流設備、變流器、交直流換流設備、PWM變頻器等節能和控制用的電力電子設備；含電弧和鐵磁非線性設備的諧波源，如日光燈、交流電弧爐、變壓器及鐵磁諧振設備等。
無源濾波器安裝在電力電子設備的交流側，由L、C、R元件構成諧振回路，當LC回路的諧振頻率和某一高次諧波電流頻率相同時，即可阻止該次諧波流入電網。由于具有投資少、效率高、結構簡單、運行可靠及維護方便等優點，無源濾波是目前采用的抑制諧波及無功補償的主要手段。但無源濾波器存在著許多缺點，如濾波易受系統參數的影響；對某些次諧波有放大的可能；耗費多、體積大等。因而隨著電力電子技術的不斷發展，人們將濾波研究方向逐步轉向有源濾波器。
設備特點

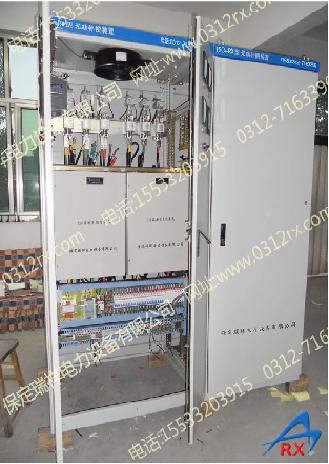

TSC-RX濾波無功補償裝置主要用于交流電焊機負載的補償使用，電焊機負載具有快速或極快的無功功率變化，無功功率損耗變化大、不穩定，三相負荷不平衡，含有諧波等特征。機械制造廠，鋼網廠的電焊機的負荷變化極為快速，并且引發大量的無功功率，而總電壓值的減少，會導致電焊質量變差并影響焊接的生產效率。
本裝置利用微電腦控制器自動采集判斷跟蹤系統變化，以無功功率及功率因數作為判據，自動合理投切，減少投切次數，避免投切震蕩和無功倒送的問題，從而使系統的功率因數保持為最佳狀態，投切機構選用可控硅投切，滿足負荷快速變化對投切機構的要求。
節電效果明顯，功率因數可提高到0.95以上；具有穩定電流提高焊接質量、消除閃爍，充分地利用現有設備、減少基本費用的開支。
多種補償形式，三相共補，三相分補，共補加分補三種形式。
根據實際情況，兼顧補償效果和成本，合理選用補償形式，充分解決補償無功和三相不平衡以及三相分補和成本之間的矛盾。
設備規范
額定電壓：220V、380V、660V等
額定功率：50Hz
功率因數：COSφ≥ 0.92
電容器投切方式：晶閘管投切
動態響應時間：≤20ms
諧波功能：有效抑制高次諧波
保護功能：過電壓、過電流、短路
測量回路：三相電壓、電流、功率因數
最高允許過電壓：110%額定電壓
最高允許過電流：130%額定電流
