品牌： 維爾仕 尺寸： 193*110*48mm
品名： MPPT太陽能控制器 重量： 740g
型號： WS-MPPT30 規格： 20臺/箱

________________________________________

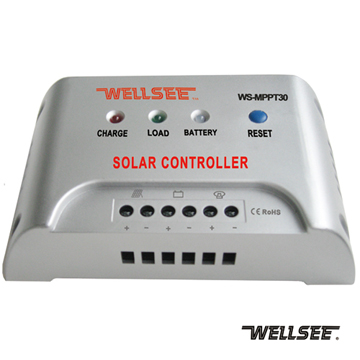

WS-MPPT30 30A 維爾仕太陽能控制器

中國太陽能充放電控制器特大型研發生產企業、維爾仕太陽能控制器、光伏設備全球供應商。維爾仕通過了ISO9001, CE and RoHS 認證。武漢維爾仕可根據用戶需求設計制造。誠征各區域代理商！

WS-MPPT30 30A 維爾仕太陽能控制器10A / 15A / 20A / 30A / 40A / 50A / 60A分為12V系列、24V系列和48V系列，滿足不同用戶的需求。
WS-MPPT30 30A 維爾仕太陽能控制器（太陽能充放電控制器、光伏控制器），能夠智能調節太陽能發電板的工作電壓，使太陽能板全天時、全天候始終工作在V-A特性曲線的最大功率點。
WS-MPPT30 30A 維爾仕太陽能控制器同普通太陽能控制器相比，可以將光伏組件工作效率提高30%，自帶溫度補償功能，可以顯著地延長蓄電池的壽命。

產品功能：
• 適用多種類型的蓄電池
• MPPT功能
• 微處理控制器脈寬調制（PWM）充電
• 溫度感應器補償電池充電
• 過載保護（帶自恢復）
• 過充保護
• 短路保護（帶自恢復）
• 雷電保護
• 反向放電保護
• 極性反接保護（帶自恢復）
• 欠壓保護
配置：
太陽能電池板：12V系統應選用40片串聯組成的太陽能電池板，出廠測試最大功率點電壓18V以上。24V系統應選用兩塊上述的太陽能電池板導線:連接太陽能電池板與維爾仕控制器之間的導線最好按照1A/m㎡選取。

MPPT的優勢：

最大功點跟蹤(Maximum Power Point Tracking，簡稱MPPT)系統是一種通過調節電氣模塊的工作狀態，使光伏板能夠輸出更多電能的電氣系統。圖1示出光伏電池輸出功率Pb與輸出電壓ub和輸出電流ib的關系。圖中A為普通控制器使光伏電池工作在12V，僅輸出53W時的功率點(一般功率點)；B為MPPT控制器使光伏電池始終工作在最大功率點，從而輸出高達75W時的功率點(最大功率點)。
最大功率點主要受環境溫度和太陽光強的影響。在太陽光強不變的情況下，隨著溫度的升高，光伏電池的開路電壓降低，最大輸出功率隨之降低。當溫度不變，太陽光強增加時，光伏電池的開路電壓基本不變．短路電流大幅增加，最大輸出功率大幅增加。
技術參數：

規格 WS-MPPT30 20A WS-MPPT30 30A
額定電壓 12V/24V/48V
最大負載電流 20A 30A
輸入電壓范圍 12V～20V/24V～40V/48V～80V
長度≤1m的情況下
充電回路壓降 ＜0.25V
長度≤1m的情況下
放電回路壓降 ＜0.05V
超壓保護 17V/34V/58V
充滿斷開 13.7V/27.4V/54.8V
欠壓斷開 10.5V～11V /21V～22V/42V～43V
溫度補償 -3mv/℃/cell
空載損耗 ≤ 20mA
最大電線規格 4mm2 4mm2
工作環境溫度 -25℃—+55℃
