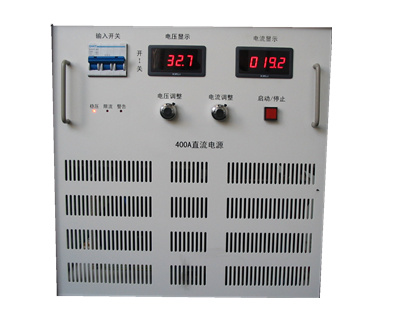

大功率高壓直流電源由變壓器降壓、整流濾波、基準電源電路、基準電壓電路、穩壓、穩流比較放大電路、調整電路及穩流取樣電路等組成。當輸出電壓由于電源電壓或負載電流變化引起變動時，則變動的信號經穩壓取樣電路與基準電壓相比較，其所得誤差信號經比較放大器放大后，對線性調整元件進行精細調節,使之輸出高精度的大功率直流電壓源。

　　高壓直流電源其基本原理：
　　1、 隔離變壓器及整流，將 AC220V/380V的交流電變換成所需的直流電。
　　2、 預穩控制調整電路，采用進口元件對直流電壓進行預調整和初步穩壓,從而降低線性調整元件的功耗，提高工作效率，并確保輸出電壓源高精度和高穩定。
　　3、線性調整元件對濾波后的直流電壓進行精細調整,使輸出電壓達到所需要的值和精度要求。
　　4、濾波電路對直流電源的脈動波干擾、噪聲進行最大限度的阻止和吸收,從而保證直流電源的輸出電壓低紋波、低噪聲、低干擾。
　　5、直流電源的控制系統對檢測的的各種信號進行比較、判斷、計算、分析等處理后，再發出相應的控制指令，使直流穩壓電源整體穩壓系統工作正常可靠、協調。
　　6、輔助電源及基準電壓源：為直流穩壓系統提 供高精度的基準電壓源及電子電路工作所 需要的電源。
　　7、電壓取樣及電壓調節：檢測直流穩壓電源輸 出電壓值及設定調節直流穩壓電源的輸出 電壓值。

　　9、電流檢測電路：取得直流穩壓電源輸出電流值,作限流或保護控制的信息。
　　10、驅動電路：為驅動可執行元件而設置的功率放大電路。
　　高壓直流電源主要功能
　　1、直流穩壓穩流，電流可從 0（近似0）～ 額定值連續可調，或者電壓可從5%（滿量程）～ 額定值連續可調。
　　2、具備過壓保護、過流保護、短路自動保護等完善的功能。
　　3、輸出電壓：數位式顯示輸出電壓值。
　　 輸出電流：數位式顯示輸出電流值。
　　4、輸出電壓調節、穩流值調節均由優質線繞多圈電位器設置。
　　5、當電源發生故障時，電源自動切斷輸出。
高壓直流電源主要規格
0-500V 可調
單路輸出0-1A0-500VNHWY500-1
0-2A0-500VNHWY500-2
0-3A0-500VNHWY500-3
0-4A0-500VNHWY500-5
0-6A0-500VNHWY500-6
0-8A0-500VNHWY500-8
0-10A0-500VNHWY500-10
0-12A0-500VNHWY500-12
0-15A0-500VNHWY500-15
0-20A0-500VNHWY500-20
0-30A0-500VNHWY500-30
0-40A0-500VNHWY500-40
0-50A0-500VNHWY500-50
0-100A0-500VNHWY500-100
0-600V 可調
單路輸出0-1A0-600VNHWY600-1
0-2A0-600VNHWY600-2
0-3A0-600VNHWY600-3
0-5A0-600VNHWY600-5
0-6A0-600VNHWY600-6
0-8A0-600VNHWY600-8
0-10A0-600VNHWY600-10
0-15A0-600VNHWY600-15
0-20A0-600VNHWY600-20
0-25A0-600VNHWY600-25
0-30A0-600VNHWY600-30
0-40A0-600VNHWY600-40
0-50A0-600VNHWY600-50
0-100A0-600VNHWY600-100
0-800V 可調
單路輸出0-1A0-800VNHWY800-1
0-2A0-800VNHWY800-2
0-3A0-800VNHWY800-3
0-5A0-800VNHWY800-5
0-6A0-800VNHWY800-6
0-8A0-800VNHWY800-8
0-10A0-800VNHWY800-10
0-15A0-800VNHWY800-15
0-20A0-800VNHWY800-20
0-25A0-800VNHWY800-25
0-30A0-800VNHWY800-30
0-40A0-800VNHWY800-40
0-50A0-800VNHWY800-50
0-100A0-800VNHWY800-100
0-1000V 可調
單路輸出0-1A0-1000VNHWY1000-1
0-2A0-1000VNHWY1000-2
0-3A0-1000VNHWY1000-3
0-4A0-1000VNHWY1000-4
0-5A0-1000VNHWY1000-5
0-6A0-1000VNHWY1000-6
0-10A0-1000VNHWY1000-10
0-15A0-1000VNHWY1000-15
0-20A0-1000VNHWY1000-20
0-25A0-1000VNHWY1000-25
0-30A0-1000VNHWY1000-30
0-40A0-1000VNHWY1000-40
0-50A0-1000VNHWY1000-50
0-100A0-1000VNHWY1000-100
0-1200V 可調
單路輸出0-1A0-1200VNHWY1200-1
0-2A0-1200VNHWY1200-2
0-3A0-1200VNHWY1200-3
0-4A0-1200VNHWY1200-4
0-5A0-1200VNHWY1200-5
0-6A0-1200VNHWY1200-6
0-10A0-1200VNHWY1200-10
0-15A0-1200VNHWY1200-15
0-20A0-1200VNHWY1200-20
0-25A0-1200VNHWY1200-25
0-30A0-1200VNHWY1200-30
0-40A0-1200VNHWY1200-40
0-50A0-1200VNHWY1200-50
0-100A0-1200VNHWY1200-100
0-1500V 可調
單路輸出0-1A0-1500VNHWY1500-1
0-2A0-1500VNHWY1500-2
0-3A0-1500VNHWY1500-3
0-4A0-1500VNHWY1500-4
0-5A0-1500VNHWY1500-5
0-6A0-1500VNHWY1500-6
0-10A0-1500VNHWY1500-10
0-15A0-1500VNHWY1500-15
0-20A0-1500VNHWY1500-20
0-25A0-1500VNHWY1500-25
0-30A0-1500VNHWY1500-30
0-40A0-1500VNHWY1500-40
0-50A0-1500VNHWY1500-50
0-100A0-1500VNHWY1500-100
0-2000V 可調
單路輸出0-1A0-2000VNHWY2000-1
0-2A0-2000VNHWY2000-2
0-3A0-2000VNHWY2000-3
0-4A0-2000VNHWY2000-4
0-5A0-2000VNHWY2000-5
0-6A0-2000VNHWY2000-6
0-10A0-2000VNHWY2000-10
0-15A0-2000VNHWY2000-15
0-20A0-2000VNHWY2000-20
0-25A0-2000VNHWY2000-25
0-30A0-2000VNHWY2000-30
0-40A0-2000VNHWY2000-40
0-50A0-2000VNHWY2000-50
0-100A0-2000VNHWY2000-100
