1. 型號及含義

2. 適用范圍
•二段保護、高分斷、體積小、安裝方便。
•電網一電網(日型)、電網一發電機(F型)各取所需，自動、手動兼容。
•欠電壓、過電壓、斷相、過載、短路保護、帶消防遠程接口、通訊接口，功能齊全。
•一體式、分體式任君選用。
•二極、三極、四極，高分斷、一般分斷，規格齊全。
•運行參數整定可調，LCD顯示全中文菜單操作。
•額定電壓400V，額定電流10A一1200A。
3. 性能特點

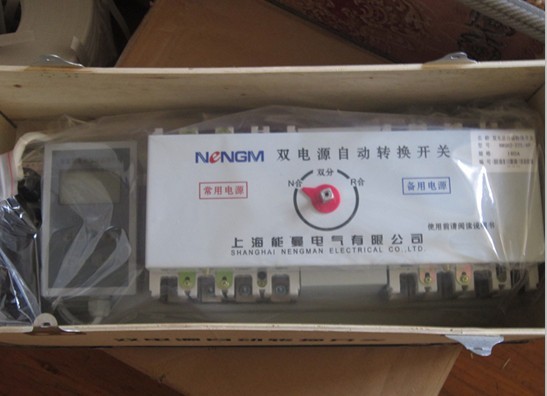

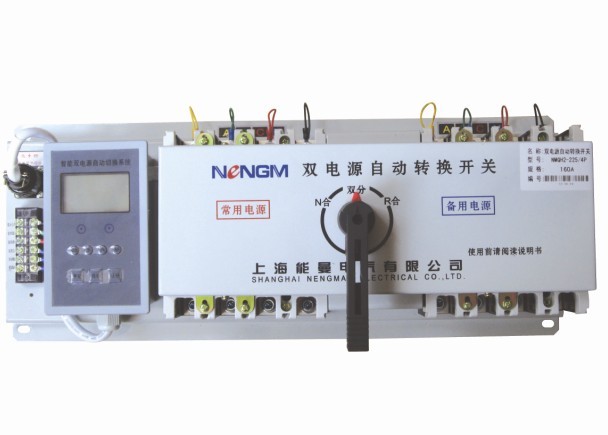

NMQH2系列雙電源自動轉換開關具有完善的檢測、保護功能，它采用高速單片嵌入式微處理器為主控芯片，實時檢測電源的供電狀況，能確保供電系統高可靠運行。
•具有機械聯鎖和電氣聯鎖雙重保護功能，以防止兩臺斷路器同時合閘。
•具有“手動控制”、 “自投自復”、 “常用供電”、 “備用供電”、 “斷電再扣”、 “自投不自復”6種控制運行方法。
•具有欠電壓、過電壓、缺相等保護功能，防止故障電源向負載供電。
•具有電源故障、斷路器脫扣等故障的報警或指示功能。
•具有防止二次重合閘功能：(即負載側短路、過載、斷電器自動合閘(脫扣)后，不能自行自動合閘)。
•具有運行參數值(欠電壓值 、過電壓值、分閘延時值、合閘延時值)整定可調，LCD同時顯示兩路相電壓；全中文菜單操作，方便用戶實時查詢。
•具有消防接口，緊急情況下，只要接入消防控制DC24V(控制電壓由用戶選擇)，本控制器會立即輸出一控制觸點迅速切斷相關回路。
•具有RS485、RS232C串行通訊接口，應用MODEBUS通訊規約。
4. 主要技術參數
電器級別：CB級(即斷路器主觸頭能接通分斷短路電流并配備過電流脫扣器)；
使用類別：AC-33B(典型用途：電動機負載、電阻和30％以下自熾燈負載)。
額定工作電壓：線電壓~400V，
額定頻率：50Hz：
欠電壓保護整定范圍值：150V-180V可調；級差1V，出廠設定值150V。
欠電壓恢復正常值：欠電壓值+25V。
過電壓保護整定范圍值：240V-280V可調；級差1V，出廠整定值280V。
過電壓恢復正常值：過電壓值一10V。
分閘延時時間：1.2~60s可調：級差1s，出廠設定值1.2 s(1.2s顯示12，60s顯示600)。
合閘延時時間：1.2~60s可調，級差1s，出廠設定值1.2s(1.2s顯示12，60s顯示600)。
發電機啟動延時時間：10s。
電壓表顯示精度：2.5級。
注：欠電壓值、過電壓值及各相供電壓顯示均為相與中性線之間的電壓。
28．為寫E2ROM時出錯指示（如EEPROM未焊，損壞筆）

29．保存正確

設置過程中某位不需修改
時間直接按移位
時間直接按 移位
30．1秒后自動轉正常工作顯示
5.外型安裝尺寸

1、LCD顯示屏
2、設定鍵
3、右移鍵
4、數字加鍵
5、數字減鍵/報警
6、手動鍵
7、自動鍵
8、雙分鍵

5. 安裝及使用方法

1、常用零線
2、備用零線
3、指示燈公用端
4、常用指示燈
5、備用指示燈
6、發電消防公用端
7、發電觸點(5A)
8、消防信號輸入
