1. 型號及含義

2. 適用范圍
該系列雙電源自動轉換開關主要由兩臺具有高分斷能力的斷路器及本公司自行研制的雙電源自動轉換開關控制器等組成，適用于額定電壓400V、50Hz，額定電流800A及以下的高層建筑、醫院、商場、銀行、消防、化工、冶金、軍事設施等不允許斷電的一類負荷，部分二類負荷，完成雙回路供電系統的電源自動轉換，從而保證重要用戶供電的可靠性。
本產品符合GB/T14048.11-2002 IEC60947-6-1(1998)《自動轉換開關電器》標準。
3. 正常工作條件
•安裝的海拔高度不應超過2000米。
•周圍環境溫度上限不高于+40℃，下限不低于-5℃，24小時平均值不超過+35℃。
•大氣的相對濕度在周圍空氣溫度為+40℃時不超過50％，在較低的溫度下，可以有較高的濕度，應考慮到溫度變化會發生產品表面的凝霜。
•無爆炸危險的介質，且介質無足以腐蝕和破壞絕緣的氣體與塵埃。
•無顯著搖動和沖擊震動的地方。
4. 安裝及接線方法
接線時常用電源N應接入常用電源執行斷路器QN，備用電源R應接入備用電源執行斷路器QR。當QN和QR為四線斷路器時，接線方式按接線圖，其中QN和QR的1，3，5為三相(A．B、C)進線端，2、4，6為三相出線端，7為零線(N)進線端，8為零線出線端。
若選用斷路器為三極斷路器，則必須將常用電源(N)的零線NN和備用電源(R)的零線NR同時接到三極專用接零線端子KG上。具體操作見接線圖。雙電源切換開關自動控制器的工作電源取斷路QN和QR的進線端A相和零線N，若選用斷路器為三極斷路器時，必須要接零線NN和NR，該三極專用接線零端子在兩臺斷路器中間，在自動電源切換開關安裝，接線過程中，切不要把原接在斷路器進線端的本機控制器線忘掉，碰斷或短路等。

5. 使用操作
無論常用電源和備用電源有無電壓 ，均可采用手動操作方式。手動操作時，應將手動-自動按鈕置于手動操作位置，當推動手柄順時針旋轉至終端時，備用電源執行斷路器QR分閘，常用電源執行斷路器QN合閘；當推動手柄逆時針旋轉至終端時，備用電源執行斷路QR合閘，常用電源執行斷路器QN分閘。
面板中，電源指示燈(紅) ，若該燈不亮，說明自動控制盒工作電源有故障，不能操作開關。待修復正常后，將手動•自動按鈕冒于自動位冒狀態，如果常用電源供電正常，切換開關將自動投入常用電源執行斷路器QN合閘狀態，面板中N電指示燈(黃)亮；如果常
用電源供電不正常，則切換開關將自轉換到備用電源QR供電，備用電源日指示燈(綠)亮。
6. 外形安裝尺寸


7. 警告事項
為了您與設備的安全，使用前請詳細閱讀下列各項內容：

•認真詳細閱讀各項操作規范，并嚴格遵守操作規范，應避免造成嚴重損失。
•誓告那些不規范操作造成產品設備嚴重損失的人。
•不可以帶電插拔控制器插頭，否則將導致觸電危險或產品損壞
•非專業人員禁止操作或修改，否則將導致觸電危險或產品損壞
•本產品用戶無需改動，否則將導致產品損壞
•負載容量不能超出開關的額定容量，否則將導致開關脫扣或燒壞
•不可以將零線(n)誤接入相線，兩路斷路器輸入必須一致，選用三極斷路器時，將常用電源(NN)和備用電源(RN)零線同 時接到接線
端子(KG)第一腳(n)，否則將導致開關損壞。地線應接可靠，確保使用安全
•不能直接安裝在戶外工作，否則縮短使用壽命或引起不良反應
•不可以直接安裝在易燃易爆、潮濕、陽光直射、高溫、振動、沖擊等地方。否則將縮短使用壽命或導致產品燃燒爆炸。
•不可以直接安裝在有導電塵埃，金屬絲侵入的地方，否則將會導致產品損壞或機械故障。
•應滿足樣本中的各項要求，否則將縮短使用壽命。


1. 型號及含義

2. 適用范圍
•二段保護、高分斷、體積小、安裝方便。
•電網一電網(日型)、電網一發電機(F型)各取所需，自動、手動兼容。
•欠電壓、過電壓、斷相、過載、短路保護、帶消防遠程接口、通訊接口，功能齊全。
•一體式、分體式任君選用。
•二極、三極、四極，高分斷、一般分斷，規格齊全。
•運行參數整定可調，LCD顯示全中文菜單操作。
•額定電壓400V，額定電流10A一1200A。
3. 性能特點

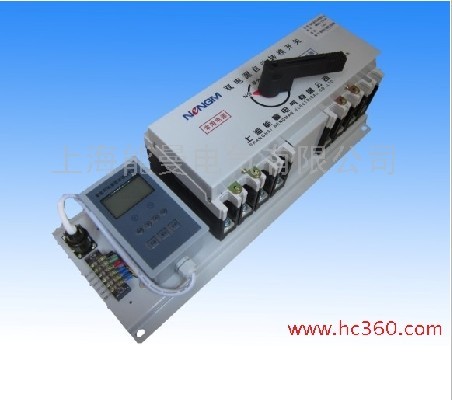

NMQH2系列雙電源自動轉換開關具有完善的檢測、保護功能，它采用高速單片嵌入式微處理器為主控芯片，實時檢測電源的供電狀況，能確保供電系統高可靠運行。
•具有機械聯鎖和電氣聯鎖雙重保護功能，以防止兩臺斷路器同時合閘。
•具有“手動控制”、 “自投自復”、 “常用供電”、 “備用供電”、 “斷電再扣”、 “自投不自復”6種控制運行方法。
•具有欠電壓、過電壓、缺相等保護功能，防止故障電源向負載供電。
•具有電源故障、斷路器脫扣等故障的報警或指示功能。
•具有防止二次重合閘功能：(即負載側短路、過載、斷電器自動合閘(脫扣)后，不能自行自動合閘)。
•具有運行參數值(欠電壓值 、過電壓值、分閘延時值、合閘延時值)整定可調，LCD同時顯示兩路相電壓；全中文菜單操作，方便用戶實時查詢。
•具有消防接口，緊急情況下，只要接入消防控制DC24V(控制電壓由用戶選擇)，本控制器會立即輸出一控制觸點迅速切斷相關回路。
•具有RS485、RS232C串行通訊接口，應用MODEBUS通訊規約。
4. 主要技術參數
電器級別：CB級(即斷路器主觸頭能接通分斷短路電流并配備過電流脫扣器)；
使用類別：AC-33B(典型用途：電動機負載、電阻和30％以下自熾燈負載)。
額定工作電壓：線電壓~400V，
額定頻率：50Hz：
欠電壓保護整定范圍值：150V-180V可調；級差1V，出廠設定值150V。
欠電壓恢復正常值：欠電壓值+25V。
過電壓保護整定范圍值：240V-280V可調；級差1V，出廠整定值280V。
過電壓恢復正常值：過電壓值一10V。
分閘延時時間：1.2~60s可調：級差1s，出廠設定值1.2 s(1.2s顯示12，60s顯示600)。
合閘延時時間：1.2~60s可調，級差1s，出廠設定值1.2s(1.2s顯示12，60s顯示600)。
發電機啟動延時時間：10s。
電壓表顯示精度：2.5級。
注：欠電壓值、過電壓值及各相供電壓顯示均為相與中性線之間的電壓。
28．為寫E2ROM時出錯指示（如EEPROM未焊，損壞筆）

29．保存正確

設置過程中某位不需修改
時間直接按移位
時間直接按 移位
30．1秒后自動轉正常工作顯示
5.外型安裝尺寸

1、LCD顯示屏
2、設定鍵
3、右移鍵
4、數字加鍵
5、數字減鍵/報警
6、手動鍵
7、自動鍵
8、雙分鍵

5. 安裝及使用方法

1、常用零線
2、備用零線
3、指示燈公用端
4、常用指示燈
5、備用指示燈
6、發電消防公用端
7、發電觸點(5A)
8、消防信號輸入

控制器安裝開孔尺寸：85×105
注：LCD顯示自投自復簡稱(自復)，自投不自復簡稱(不自復)，“SF01”不可改動(雙分時間)。
