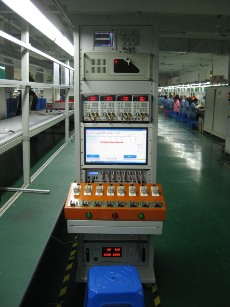

LED電源自動測試系統ATS8300T

點擊查看原圖
信息類型：跳蚤市場 　　 所屬類別：其他電源產品
地區城市：廣東省 －深圳市 更新時間：2012-6-13 17:55:45
聯 系 人： 巫先生 有效期限：2012-8-13 13:43:53
公司名稱：深圳市安拓森儀器儀表有限公司
電子信箱：wwwats@126.com 　　 聯系電話：86-0755-29413013
詳細描述
特點
中英文隨心換雙操作語言
測試項目編輯功能
歷史報表瀏覽能
報表支持EXCEL與TXT格式
使用者權限設定
支持條形碼
硬件軟件訂制
基于WINDOWS操作環境

 ATS8000系列電源供應器自動測試系統，適合CHARGE,AC-DC DC POWER SUPPLY,DC-DC CONVERTOR 等電源供應器的自動測試，具有測試速度快，測量準確，數據保存等優點。系統模塊化設計，提供硬件多樣化可選，如可程式交流電源，可程式直流電源，電子負載，數字功率計，數字示波器，時序分析儀，擴展控制器等。

       測試項目   TESTITEMS
1 直流輸出電壓   DC OUTPUT VOLTAGE
2 直流輸出電流   DC OUTPUT CURRENT
3 直流輸出功率   DC OUTPUT POWER
4 紋波峰峰值   PEAK-PEAK RIPPLE
5 紋波均方根值   RMS RIPPLE
6 輸入有效值電流   INPUT RMS CURRENT
7 輸入沖擊電流   INPUT INRUSH CURRENT
8 輸入功率因素   INPUT POWER FACTOR
9 輸入功率   INPUT POWER
10 輸出短路測試   OUTPUT SHORT TEST
11 輸出過壓測試   OUTPUT OVER-VOL PROTECTION
12 輸出過流測試   OUTPUT OVER-CUR PROTECTION
13 輸出過功率測試   OUTPUT OVER-POWER PROTECTION
14 動態測試   DYNAMIC TEST
15 開機時間   TURN ON TIME
16 關機間間   TURN OFF TIME
17 上升時間   RISE TIME
18 下降時間   FALL TIME
19 過沖電壓   OVERSHOOT VOLTAGE
20 效率測試   EFFICENCY TEST
21 電源調整率測試   LINE REGULATION
22 負載調整率測試   LOAD REGULATION
23 能源之星測試   CEC TEST
24 測試中調整   IN-TEST ADJUSTMENT
25 GPIB讀寫   GPIB READ WRITE
26 RS232讀寫   RS232 READ WRITE
27 USB讀寫   USB READ WRITE
28 TTL信號控制   TTL CONTROL
29 TTL信號讀取   TTL READ
30 繼電器控制   RELAY CONTROL
31 條形碼掃描   BARCODE SCAN



*測試硬件軟件可依使用者的應用要求變更。
*同時可根據客戶要求定制特殊功能的電源供應器自動測試系統。



系統介紹
ATS：Auto Test System 的縮寫，意為自動測試系統。
本系統是一個主要用于對手機、筆記本電腦、數碼相機、MP3、MP4等電子產品的充電器或直流電源進行自動化測試的系統，具有自動化程度高、操作簡單、介面友好、性能穩定、測試準確、速度快等特點，是各種充電器、直流穩壓電源、開關電源等生產廠家不可缺少的測試系統。
本系統采用的框架整套測試系統由硬件部分跟軟件部分組成，硬件部分包括：計算機、變頻電源、功率表、電子負載、數字示波器和測試夾具；軟件通過USB和USB/GPIB轉換接口，將計算機與上述其他硬件連接通訊，


測試的步驟
計算機將預設好的電源頻率、電壓條件寫入到變頻電源，并設置電子負載的參數；變頻電源通過功率表對被測物供電，這時功率表可以測量被測物的輸入電壓、輸入電流及輸入功率等參數。被測物的輸出端連接電子負載，同時并聯數字示波器；電子負載為被測物提供可調負載，同時可以測量被測物的輸出電壓、輸出電流及輸出功率等參數，而數字示波器則可以測量被測物輸出電壓的紋波。
       變頻電源、功率表和電子負載都是采用GPIB標準接口與計算機連接，中間經過一個USB/GPIB 適配器轉換稱USB接口，而數字示波器則是通過一根USB線纜直接與計算機通訊。計算機通過兩個USB接口，高效率地控制整套系統的協調工作，并且讀取被測物各個方面性能的數據，再根據預設好的條件，判斷被測物的綜合性能是否合格，再生成單個樣品的及批量樣品的測試報表。由于計算機所需的接口僅是兩個USB口，使用過程不需要在計算機主機內部添加硬件，不影響計算機系統的穩定性。

采用的測試設備為了使自動測試系統的設計能達到最大的智能化，以上提到的設備：變頻電源、功率表、示波器及電子負載都必須具有通訊接口，即能與計算機連接并可用程序控制。設備可依據客戶的實際條件來選擇：如所需要的精度、性價比等因素都可作為選擇的依據。另外，如果客戶已經有此類型的設備，只要是可程式設備，都可以應用到系統中去。這樣，在保證測試效果的同時，最大的減少客戶的開支，減少客戶因為采用新設備而造成原有設備的浪費。
