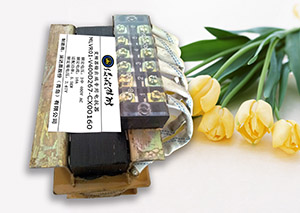

變頻器專用輸出電抗器——綠波杰能

變頻器專用輸出電抗器——參數選擇

1、變頻器專用輸出電抗器容量的選擇原則：變頻器專用輸出電抗器的容量一般是根據變頻器的額定容量的1.2~1.5倍來進行選擇。這樣做是因為：變頻器專用輸出電抗器，是感性的，而電感會有飽和現象，這樣的容量選型原則，就避免了變頻器專用輸出電抗器的飽和現象的發生。

2、變頻器專用輸出電抗器壓降的選擇原則：變頻器專用輸出電抗器的壓降，一般選擇為其所用的網側相電壓的2%～4%。
變頻器專用輸出電抗器的壓降不宜取得過大，壓降過大會影響電動機轉矩。一般情況下選取輸出電壓的4%（8.8V）已足夠，在較大容量的變頻器中如75KW 以上可選用10 V 壓降。

3、變頻器專用輸出電抗器的電感量，是以基波電流流經電抗器時的電壓降不大于額定電壓為宜。

由于變頻器輸出電壓中高次諧波較多，變頻器與電動機之間的傳輸線不宜太長。導線過長，其分布電容也大，則在高次諧波電壓作用下，高次諧波電流過大。當輸出電纜過長時就應設置輸出電抗器。在允許的范圍內，可不要輸出電抗器。
