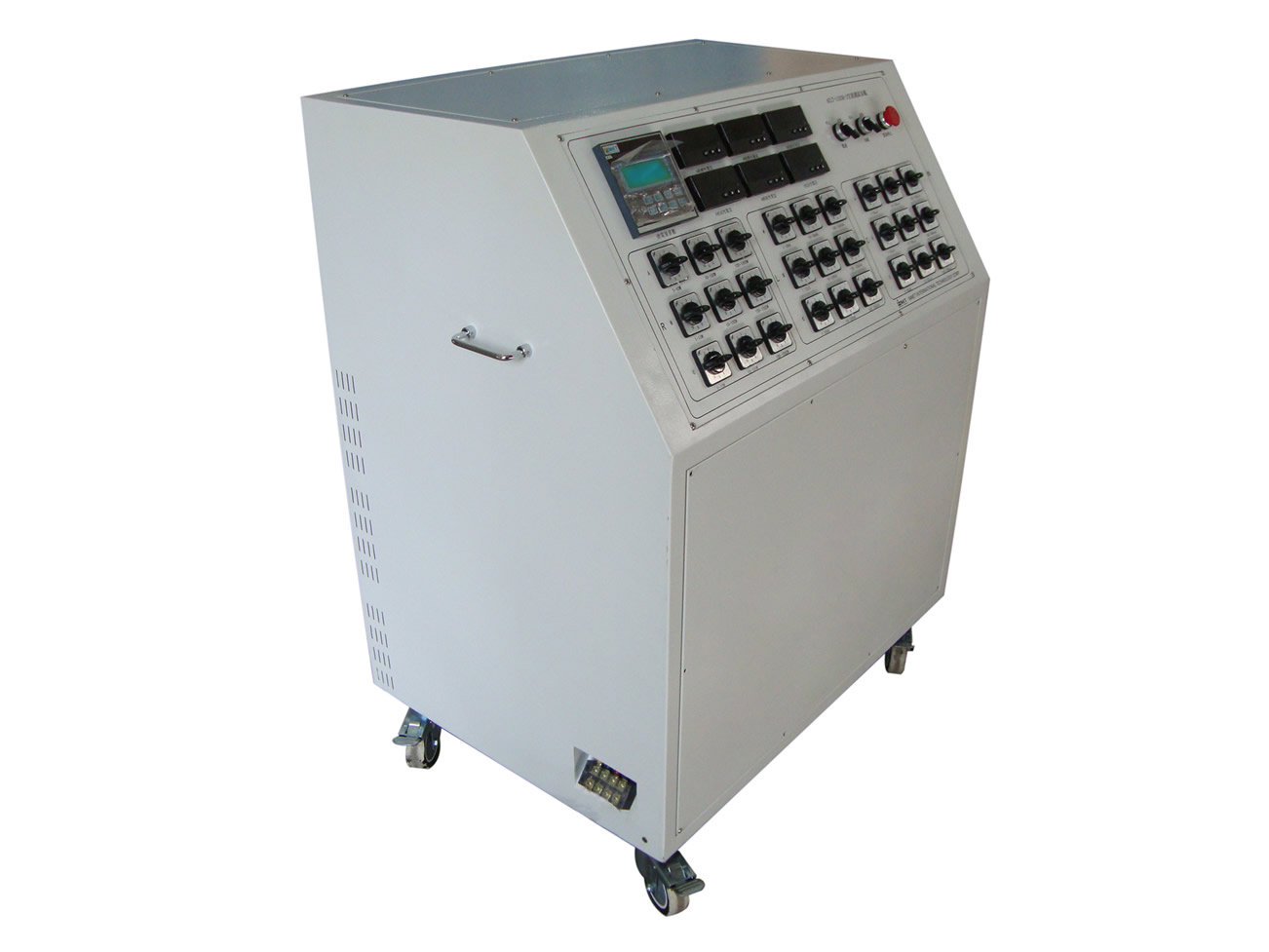

逆變器電源檢測裝置，逆變器防孤島實驗負載

與臺灣國立清華大學技術合作，新技術、新突破，滿足各類并網逆變器的鑒定檢測、防孤島保護試驗、出廠檢驗、型式試驗。以前，調節一個諧振點，您可能需要十分鐘，或者更長，甚至無法調節到交流諧振點�，F在您只需不超過1分鐘，即可完成您想要做的并網逆變器防孤島檢測工作。本產品具有RLC自動加載功能，精確加載到位時，遠程PC軟件上的指示燈會智能提示操作人員。為用戶創造價值，產品才更有價值。
以前，由于并網逆變器測試系統之中的寄生量您無法補償，您調試出來的逆變器保護，非常有可能只是過欠頻保護，而不是防孤島自動保護，想知道為什么呢？請您致電我司專業技術應用工程師。

一、逆變器電源檢測裝置，逆變器防孤島實驗負載產品主要功能有：
1. ABC三相阻性加載功率、感性加載功率、容性加載功率直接分別獨立顯示，交流諧振點癥狀直接顯示于面板上。RLC負載精確加載到位之后有指示燈提示。
2. 內置的阻性負載、感性負載及容性負載最小標準功率為0.01K，步進幅度0.01K，負荷功率連續可調，可精確模擬交流諧振發生及滿足逆變器防孤島保護功能檢測需要。
3. 阻性負載采用合金電阻元件，測試過程不會由于阻性負載元件發熱而引起阻抗值熱漂移變化。
4. 內置電感采用磁路式可控式的負載電感負載元件，滿足線電壓400V/50HZ（相電壓230V/50Hz）工況下0.01KVA功率調節要求，滿足長時間加載測試過程電感阻抗功率不會發生變化。
5. 內置電容采用標準CBB電容元件，滿足線電壓400V/50HZ工況下0.01KVAR功率調節要求，滿足長時間加載測試過程電容阻抗功率不會發生變化。
6. 內置電容負載每一支路必須增加有防短路專用保護電路模塊，避免電容器元件在測試過程及加載開關閉合瞬間發生短路燒毀主機。
7. ABC三相阻性負載、感性負載、容性負載的功率，可以分相獨立控制及調節，滿足三相電壓不平衡條件下精確調節交流諧振點。
8. 可根據性能參數檢測要求，可以通過遠程PC機設置相應的功率，任意組合、設定放電功率。
9. 主機采用電子電路控制，具有溫度過熱自動報警保護功能：由于特殊原因出現過過熱、過流時，可自動切斷負載。逆變器電源檢測裝置，逆變器防孤島實驗負載
10. 可以將測量數據記錄及存儲功能。方便用戶作報告。
11. 新型功耗組件，功率密度高，無紅熱現象，整機由阻性負載、感性負載和容性負載三部分組成。
12. 功率輸入連續可調。負載采用耗能方式工作，散熱采用強制風冷方式。
13. 檢測過程的測量數據可以記錄并保存到遠程PC機上（遠程控制室）。
14. 配備后臺分析軟件，測量數據可以導成EXCLE格式的檢測報告。
15. 滿足并網逆變器防孤島試驗檢測要求，滿足DIN VDE0126-1-1標準試驗，滿足IEC62116-2008標準試驗流程檢測要求，軟件內置IEC62116-2008版內置測試步驟（31次）
16. 可以在遠程PC軟件上控制并調節RLC功率負荷（控制室操作臺PC機上調節，具有自動加載功能、也可手動加載）。
17. 可以滿足并網逆變器輸出的三相電壓不平衡時，也能精確調試模擬諧振點發生，精確檢測并網逆變器防孤島效應保護功能。
18. 主機控制電路能對阻性負載元件的的寄生電感進行自動補償，滿足精確加載有功功率檢測。
19. 主機控制電路能對感性負載元件的寄生電阻進行自動補償，滿足精確加載電感檢測，滿足防孤島試驗檢測。逆變器電源檢測裝置，逆變器防孤島實驗負載
20. 在防孤島試驗檢測過程，要求設備能精確模擬交流諧振頻率是50HZ；（電感負荷比電容大，諧振頻率會大于50HZ，電感負荷比小于電容，諧振頻率會小于50HZ，元器件寄生量過大，會導致諧振頻率偏差，測試逆變器孤島自動保護試驗時，避免是由于過頻或欠頻引發保護，而不是防孤島保護）
21. 在電力品質因素Q=2.5在電力品質因素Q=1的條件下,滿足1--100KW單相或三相并網逆變器的精確檢測，RLC負載精確加載到位之后有指示燈提示。
22. 所供產品免費保修一年，免費提供現場安裝及調試技術支持服務。
二、逆變器電源檢測裝置，逆變器防孤島實驗負載ACLT-3830H的選配功能
建議選配智能型控制方式，軟件內置VDE0126-1-1及IEC62116-2008防孤島試驗規范的檢測流程及步驟，可調RLC負載自動加載提示功能，快速實施逆變器防孤島試驗檢測，同時精確補償RLC負載之中的寄生電感、寄生電阻值，做到精確鑒定檢測并網逆變器的防孤島保護功能。RLC負載精確加載到位之后有指示燈提示。
