智能控制器驅動器使用說明書
一主要特點
1采用ARM微處理器和智能算法,實現了 高效 可靠 精準 的智能控制
2.全部采用工業級器件,能在寒冷、高溫、潮濕環境正常運行
3五種負載工作模式:純光控、光控+定時、電源加時控、電源。調試模式
4.輸出直接驅動LED,電壓智能控制,電流用戶選擇。智能半功率,方便不同燈具使用
5智能充電,電池1%——98%使用直充充電,98%——100%智能控制半充,增強電池壽命
6功能保存,每15天進行維護性復位,用戶設置控制參數,保存在芯片內部,掉電后不丟失
7充電雙MOS串聯式控制,使充電效率比二極管提高3%-8%,用電時間大大增加

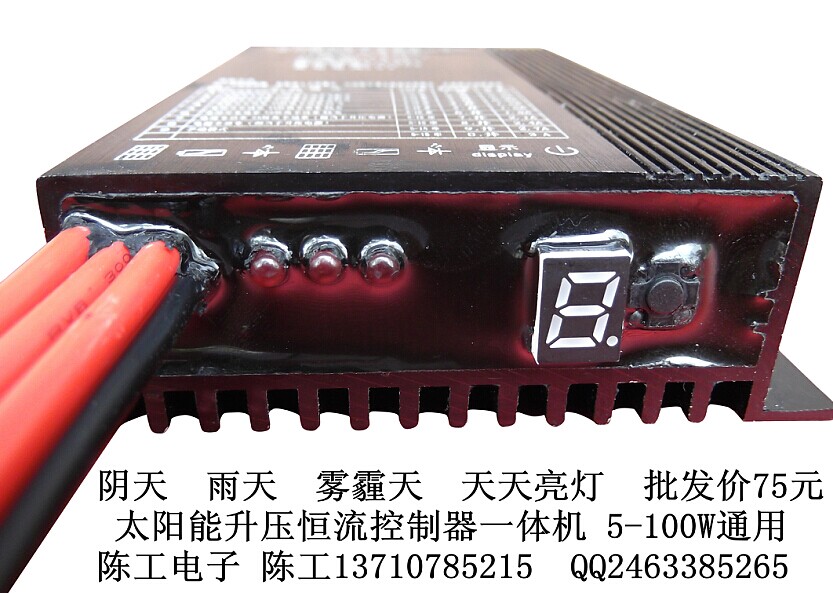

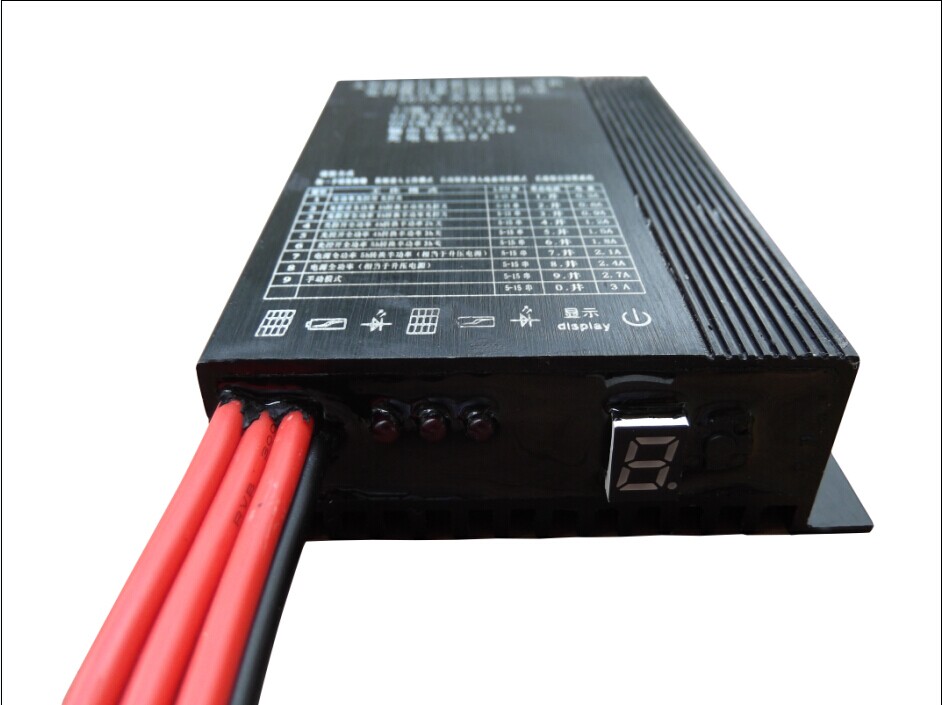

8.系統指示太陽能電池、蓄電池和負載的狀態,讓用戶實時了解系統運行狀態,
9.具有過充、過放保護,短路,反接,及TVS防雷保護,提高系統的可靠性、耐用性。
10.使用了數碼顯示及設置,采用數字式電流調節,一鍵式即可完成所有設置,使用方便直觀。
按裝步驟 電池于控制器線,要短而粗 100CM 內 2.5平方 剝開5MM
先將控制器連接蓄電池—設定工作模式—連接負載—連接太陽能電池板
設置方式
按一下設置按鍵—長按進入工作模式—長按保存進入電流設置模式—長按保存設置成功
顯示 |
工作模式 |
LED串 |
電流模式 |
模式 |
1 |
全功率光控開 光控關 |
5-15串 |
1.并 |
310MA |
2 |
光控開全功率5h轉換半功率光控關 |
5-15串 |
2.并 |
620MA |
3 |
光控開全功率6h轉換半功率光控關 |
5-15串 |
3.并 |
930MA |
4 |
光控開全功率7h轉換半功率光控關 |
5-15串 |
4.并 |
1.24A |
5 |
光控開全功率4h轉換半功率2h關 |
5-15串 |
5.并 |
1.55A |
6 |
光控開全功率5h轉換半功率3h關 |
5-15串 |
6.并 |
1.86A |
7 |
電源全功率5h轉換半功率(相當于升壓電源) |
5-15串 |
7.并 |
2.17A |
8 |
電源全功率(相當于升壓電源) |
5-15串 |
8.并 |
2.48A |
9 |
手動模式 |
5-15串 |
9.并 |
2.79A |
5-15串 |
0.并 |
3.1A |
工作狀態指示
1太陽能板指示:快閃快充,慢閃慢充
2蓄電池指示:常亮滿電,慢閃欠電,快閃缺電
3負載指示:常亮正常,慢閃負載故障
4數碼管顯示 正常數字為工作模式,數字帶點為電流模式
模式介紹
純光控:光強降至啟動點延時10分鐘確認啟動信號后,負載開始工作,有陽光時,光強升到啟動點,確認信號后關閉輸出負載
光控+時控:啟動過程與純光控相同,當負載工作到設定時間就關閉負載,
半功率模式 按工作模式時間。將輸出功率減半
手動模式:用于用戶測試輸出全功率和半功率,按一次全功率負載,再按輸出半功率,第三次按鍵關閉負載。
電源模式 相當于升壓電源
警告!打開負載前!請務必確認LED電流大小,設置參數錯誤造成損壞,本公司恕不負責
故障處理
1蓄電池指示燈,不亮,蓄電池供電故障,請檢查蓄電池連接是否正確
2負載指示 , 燈閃,輸出短路或開路,檢查后長按3秒即可
3太陽能 指示, 不亮,請檢查光電池電源兩端連線是否正確,接觸是否可靠
4負載亮3-5秒停止工作 請檢查輸入功率是否充足
電器參數
系統電壓 |
12V 24V |
欠壓電壓 |
12.V/24V |
輸出電流 |
0.3-3.3A |
充電電流 |
20A |
過放電壓 |
11V/22V |
輸出電壓 |
15-48V |
充電壓降 |
不大于0.2V |
控制方式 |
PWM |
恒流精度 |
3% |
超壓保護 |
18V;×2/36V |
工作溫度 |
-40-+80℃ |
效率 |
92%-95% |
直充充電 |
14V2/28V |
輸出12V120W24V120W |
額定電流 |
20A |
