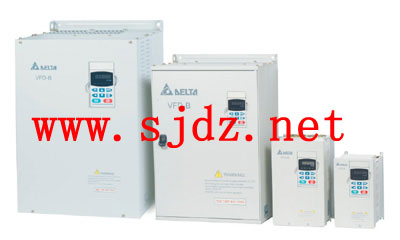

■ 臺達B系列新一代高功能無感測向量控制型變頻器
臺達B系列新一代高功能無感測向量控制型變頻器,具有功能齊全、調速精度高、穩定性好及可應用范圍廣等特點�？蓮V泛應用于產業機械、工廠過程控制自動化、建筑、石化、冶金、鋼鐵、能源、電力、樓宇、環保等國民經濟各行各業。
主要功能及特點:
/F控制,無感測向量控制模式;
內置PID功能及PID disable功能;
PG速度閉環精確速度控制;
自動偵測(autotunning)功能;
擺頻功能;
飛速啟動,速度功能;
主,輔頻率及比例加法運算選擇功能;
15段速及自動程序運轉;
內置DC Reactor;
計數器, 馬達累計運行時間;
散熱風扇動作模式設定;
簡易定位控制;
風機/泵控制等;
節能運轉;
RS485通訊接口,支持Modbus協議等
技術規格：
型號 VFD□□□V  007  015  022  037  055  075  110  150
標準適用馬達輸出功率（ kW）  0.75  1.5  2.2  3.7  5.5  7.5  11  15
輸出額定電流 (A)  5.0  7.5  11  17  25  33  49  65
型號 VFD□□□V  185  220  300  370  450  550  750  -
標準適用馬達輸出功率（ kW）  18.5  22  30  37  45  55  75  -
輸出額定電流 (A)  75  90  120  146  182  220  300  -
輸出頻率范圍  0Hz-400Hz(高速版可到3000Hz)
過負載能力  150ED電流輸出,1分鐘;200%ED,2秒種.
最大輸出電壓  對應輸入電源
相數 .電壓.頻率  單相 /三相  三相 200-240Vac,50/60Hz
電壓 .頻率允許變動范圍  電壓 : ± 10% ，頻率： ± 5%
冷卻散熱系統  強制風冷
功能特性：
控
制
特
性  控制方式  正玄波 SOFT PWM & PWM 調制 ;
V/F, 無感測向量控制 , 矢量控制 & 轉矩控制
 輸出頻率范圍  0Hz~400Hz (高速版3000Hz)
 頻率輸出精度 度  Digital command: +-0.005%; analog command: +-0.5%
 速度控制范圍  1:100( 外接 PG 可達 1:1000)
 速度控制精度  +-0.5%( 外接 PG 可達 +-0.02%)
 PWM 載波頻率  最大 15kHz
 轉矩限制  最大 200% 轉矩電流 ,0.5Hz.
 轉矩控制精度  +-5%
 加速 / 減速時間  0-600/0-6000s
 動力制動  20%
 V/F 曲線  4 點任意 V/F&2 次方曲線
操
作
特
性  頻率設定信號  數位操作器  由 ▲ ▼ 鍵設定
  外部端子  0-10Vdc,-10~+10Vdc,4-20mA,RS485 通訊接口 ,PG
 運轉操作信號  數位操作器  可由 RUN 、 STOP 、 JOG 鍵執行
  外部端子  2 線制 /3 線制運轉， 寸動運轉 ， RS485 通訊
 智慧型輸入端子  16 段可預設速度切換， 1/2/3/4 加減速時間切換，清除計數值，加減速禁止，外部中斷 bb ， 寸動運轉 ， UP/DOWN 端子設定，外部計數器，輔助馬達控制失效， ACI/AVI 選擇， 15 段速 Auto-run ， Sink/Source 選擇
 智慧型輸出端子  運轉指示，頻率到達輸出， 零速指示 ，程序運轉，計數到達輸出，過轉矩輸出，外部中斷指示，多組輔助馬達控制輸出，低電壓檢出，操作模式指示，異常故障輸出，驅動器準備完成，過熱預警，緊急停止
 類比信號輸出  0-10Vdc 對應實際輸出頻率、輸出電流、輸出電壓、頻率指令或馬達轉速
 故障信號接點  2 組 NO/NC 繼電器接點 &3 個開集電極輸出


 ■ 臺達F系列風機水泵專用型交流馬達驅動器
臺達F系列風機水泵專用型交流馬達驅動器;具有節能效果好、供電范圍寬、內置DC-Reacter、PID、多臺水泵控制、睡眠/自動喚醒、被控量可設定、控制精度高等功能特點。 可廣泛應用于恒壓供水、空調、風機、鍋爐、水處理、城市建設等自動化控制領域。
主要功能及特點:
任意V/F, 恒轉矩/變轉矩控制;
內置PID及RS485通訊控制功能, 支持Modbus協議;
壓力,流量,溫度等被控物理量的設定與顯示功能;
定量循環, 定時循環（輪泵）功能; 可控制四臺泵;
工頻/變頻自動切換;
邏輯控制功能最多可控制7臺電機;
睡眠及自動喚醒功能;
三路模擬量輸入信號信道(可作比例運算及加法運算);
二路模擬量輸出(0-10Vdc/4-20mA信號);
16段速及自動程序運轉;
節能運轉;
內置DC Reactor;
電機累計運行記時功能等。
技術規格：
型號 VFD□□□F  055  075  110  150  185  220  300  370
標準適用馬達輸出功率（ kW）  5.5  7.5  11  15  18.5  22  30  37
輸出額定電流 (A)  13  16.5  23  30  37  44  60  73
型號 VFD□□□F  450  550  750  900  1100  -  -  -
標準適用馬達輸出功率（ kW）  45  55  75  90  110  -  -  -
輸出額定電流 (A)  91  110  150  -  -  -  -  -
輸出頻率范圍  0.1Hz-120Hz
過負載能力  120%ED輸出電流運行60秒
最大輸出電壓  對應輸入電源
相數 .電壓.頻率  三相 380-480Vac,50/60Hz
電壓 .頻率允許變動范圍  電壓 : ± 10% ，頻率： ± 5%
冷卻散熱系統  強制風冷
功能特性：
控
制
特
性  控制方式  正玄波 PWM 方式 (V/F 控制 )
 輸出頻率范圍  0.1Hz~120Hz
 頻率設定解析度  0.01Hz
 輸出頻率解析度  0.01Hz
 PWM 載波頻率  最大 15kHz&Soft PWM
 轉矩提升  自動轉矩提升及 自動滑差補償 , 啟動轉矩在 1Hz 時可達 150% 的額定轉矩
 四組電機循環運轉  定時循環 ; 定量循環
 睡眠功能
 開機次數與時間記錄
 加速 / 減速時間  0.1~3600 秒 ( 兩種加減速時間可分別獨立設定 )
 失速 防止準位  依據馬達負載特性以驅動器額定電流的 20~150% 設定
 直流制動  停止時可自 0.1~60Hz 操作 , 制動電流 0-100% 的額定電流啟動時間 0-5 秒 , 停止時間 0-25 秒
 回升制動轉矩  約 20%( 外接選購的制動單元及制動電阻可達 125%)
 V/F 曲線  任意 V/F 曲線或遞減轉矩特性曲線
操
作
特
性  頻率設定信號  數位操作器  由 ▲ ▼ 鍵設定
  外部端子  0-10Vdc,4-20mA,RS485 通訊接口 , 模擬量可相加
 運轉操作信號  數位操作器  可由 RUN 、 STOP 、 JOG 鍵執行
  外部端子  2 線制 /3 線制運轉， 寸動運轉 ， RS485 通訊
 智慧型輸入端子  11 組
 智慧型輸出端子  運轉指示，頻率到達輸出， 零速指示 ，程序運轉，計數到達輸出，過轉矩輸出，外部中斷指示，多組輔助馬達控制輸出，低電壓檢出，操作模式指示，故障指示 , Relay 接點可擴展至 6 組 .
 類比信號輸出  0-10Vdc, 4-20mA
 故障信號接點  3 個 NO/NC 繼電器接點
