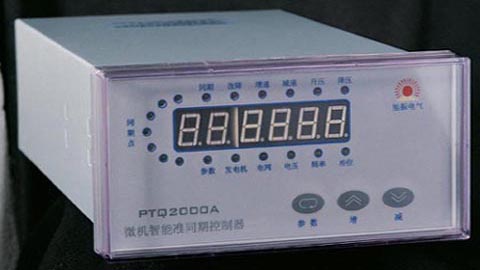

PTQ2000A1微機準同期控制器—精確預測合閘相角，6秒并網成功！

一、概述

在電力系統中，同步發電機和線路變壓器的并列操作是經常進行的，為了保證安全快速地將同步發電機并入電網，必須使用準同期控制器。

PTQ2000A1微機智能準同期控制器對被同期對象的電壓、頻率、相位、加速度、滑差速率的測量由軟、硬件結合完成，有很高的測量精度和準確性。在發電機工作方式中可以對電壓、頻率采用模糊控制進行變參數調節。調壓方式有兩種，一種是脈寬調節適合于伺服電機控制的模擬電位器調節，另一種是計（次）數調節適合于數字控制。調頻（速）控制采用模糊控制理論,有很寬的參數選擇范圍，既可適用于伺服閥控制的液壓調速機和直流伺服電機控制的調速機，也可適用于普通交流電機控制的調速機。它以PIC單片機為核心，具有高集成度、高可靠性、硬件簡單、性能完善等特點。

PTQ2000A1微機智能準同期控制器有很高的同期精度及快捷的并網速度，并提供合閘閉鎖功能。既可用于同步發電機的并列，也可以用于線路變壓器的并列。主要應用于中小型發電廠的控制設備中。

二、微機智能準同期控制器主要特點

1、采用單片機數控技術為核心，具有高集成度、高可靠性、硬件簡單、功能完善等特點。

2、最快6秒并網，確保捕捉第一次并網時機，精確、快捷、可靠地實現并網。

3、自動變參數調頻、調壓，精確預測合閘相角。

4、適合單臺發電機或單條線路的合閘并網。

5、具有多種故障檢測功能，使用可靠、方便。

6、數碼顯示，參數操作一目了然。

 本裝置具有多種故障檢測功能：

（1）、電網掉線（電網電壓、頻率顯示為0，故障指示維持76秒）

（2）、發電機掉線（發電機電壓、頻率顯示為0，故障指示持續）

（3）、電網頻率偏差>3Hz（參看電網頻率顯示，故障指示持續）

（4）、發電機頻率偏差>5Hz（起車時除外, 參看顯示，故障指示持續）

（5）、電網電壓異常（過、欠壓,參看電網電壓顯示，故障指示持續，故障繼電器動作）

發電機過壓（參看發電機電壓顯示，故障指示持續，故障繼電器動作）

（6）、這些故障都不允許發同期合閘命令。

四、技術指標

◆電源電壓：AC110V～280V/50HZ  DC110V～280V

◆輸入信號：

發電機（待并側）標準電壓：0V～100V+30V   0V～400V+120V

電網（系統側）標準電壓：0V～100V+30V   0V～400V+120V

◆電壓測量精度：不低于±0.2％

◆頻率測量精度：不低于±0.2％

◆功耗：小于6W

◆工作環境

       環境溫度：-20℃～﹢50℃

       相對濕度：不大于90%（40℃）

       海拔：4000米以下地區
