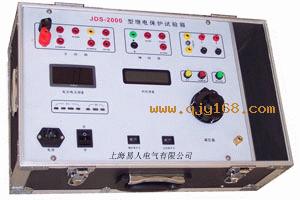

JDS-2000型繼電保護測試儀

 一.用途及特點

JDS-2000型繼電保護測試儀是我公司2000年開發的又一新型繼電保護試驗設備，該設備在主體不變的情況下，重量僅為10公斤，采用不銹鋼或塑鋁機箱，美觀牢固，減震性能良好。采用雙碳刷調壓器（即雙面調調壓器），大旋鈕調節負載較重的交直流電壓、電流，小旋鈕調節負載較輕的交直流電壓、電流，可兩路同時輸出。采用0.5級數字表，高精度傳感器，測量精確，采用六位數顯電秒表，可滿足時間測量，實為繼電保護工作人員外出作業的良好工具。

 二.主要技術特性：

1.輸入電源：AC220V±10％ 50Hz

2.標稱容量：0.75KVA(可根據要求增加或減小容量)

3.輸　出：

主回路：AC 0～250V (3A) (大旋鈕調節) 0～500mA（15V）

串電阻：0～10A  (15V)

串電阻：0～100A (10A)

        DC 0～350V(3A)

        0～500mA （15V）

串電阻：0～10A （15V）

輔回路：AC 0～20V(1A) (小旋鈕調節)

        AC 0～250V(1A)

        DC 0～350V（1A）

4.測量范圍：

測 電 壓 范 圍:0～500.0V(直測)

測交流電流范圍:0～500mA(直測)

               0～10.00A（傳感器輸入）

               0～100.0A(傳感器輸入)

測直流電流范圍:0～500.0mA(直測)

               0～10.00A（分流器輸入）

測時間范圍:0～999..999S（分辨率為1mS）

5.標準度：測量標準為0.5級

6.外形尺寸：272mm×172mm×262mm

7.重量：10Kg

8.使用環境溫度：-20℃～45℃

 三.工作原理：

    1.原理說明：

儀器分為主回路和輔回路兩個回路，主回路采用大旋鈕調節，輔回路采用小旋鈕調節，主回路通過面板上“輸出選擇”按鍵開關控制其輸出的各種量，并且每切換一種輸出的同時，儀器上的數字電壓/電流表可自動監視其輸出值。輔回路通過輸出開關控制直接調節輸出，測量可外附萬用表測量。
