穿心電容,饋通濾波器,低通濾波器,焊接式濾波器,樹脂密封濾波器,玻璃密封高性能濾波器

一、標稱容量：
1000pF=1nF  1000000pF=1μF  1000nF=1μF  1μF=1000nF=1000000pF  1F=1000000μF

二、工作電流：
0.06A,0.15A,0.25A,0.3A,0.45A,0.5A,1A,2A,3A,4A,5A,10A,15A,25A,50A,100A

三、額定電壓：
直流：5V,28V,35V,50V,60V,70V,80V,100V,150V,200V,250V,275V
      300V,330V,350V,400V,450V,500V,600V,750V,1250V,2500V
交流：70V,85V,90V,115V,125V,140V,200V,220V,230V,240V,330V,350V

四、耐電壓：
直流：額定電壓的2.5倍
交流：額定電壓的6倍的直流電壓

五、工作溫度：
E：-40-+85℃  F：-55-+85℃  G：-55-+125℃

六、安裝方式：
H：焊接式  I：螺栓式

七、螺紋直徑公制范圍：
M3,M4,M5,M6,M8,M9

進口濾波器螺紋直徑對比：
Thread Maximum Mounting
Torque Mounting Hole
Dia. Drill Size
Size in-lbs Nm (in) (mm) English  Metric
(mm)
4-40 1.5 0.17 0.12 3.05 # 31 3.1
6-40 3 0.339 0.147 3.73 # 26 3.75
6-32 3 0.339 0.147 3.73 # 26 3.75
8-32 4 0.452 0.173 4.39 # 17 4.4
10-32 4 0.452 0.19 4.83 # 8 5.1
12-28 6 0.678 0.228 5.79 # 1 5.8
12-32 6 0.678 0.228 5.79 # 1 5.8
1/4-28 7 0.791 0.261 6.63 # G 6.7
5/16-24 7 0.791 0.323 8.2 # P 8.25
5/16-32 7 0.791 0.323 8.2 # P 8.25
3/8-32 9 1.017 0.386 9.8 # W 9.9

八、饋通濾波器類型：
C 型濾波器
是由三端電容或穿心電容構成,是一種避免高頻對地的噪音干擾的低自感應裝置,成本低廉,適合應用于高阻抗源和高負載的場合。

L 型濾波器
這是款帶有電感元件和電容元件的饋通濾波器,這種濾波器典型用于帶有低阻抗源和高阻抗負載的電路中,反之亦然。

Pi 型濾波器
Pi 型濾波器是由兩個電容元件和在兩個電容元件之間的一個電感元件組成，對阻抗源和負載均表現為低阻抗。Pi型濾波器比C型，L型結構提供更好的高頻濾波性能。

T 型濾波器
T型濾波器由兩個電感元件和一個電容元件組成。其電路結構表現為從任何一端的輸入均為高阻抗。它和Pi 型濾波結構相似，但沒有Pi型濾波器應用廣泛,可應用于開關轉換領域。

多級式雙T型濾波器
多級式雙T型濾波器是為帶有低阻抗源和負載的電路中的適宜的插入損耗而設計的，它被推薦在任何需要高濾波效果中應用。

九、插入損耗：
CKT MMin Cap  Minimum Insertion Loss(dB)
  30KHz 150KHz 300KHz 1MHz 10MHz 100MHz 1GHz
C 0.015μF    6 25 45 50 RTF-66-001
LB 0.015μF    6 25 38 50 RTF-66-002
C 0.060μF  5 10 18 38 55 70 RTF-66-003
C 0.062μF  2 7 17 37 55 70 RTF-66-004
C 0.150μF  6 15 26 42 55 70 RTF-66-005
C 0.150μF  10 16 26 40 52 70 RTF-66-006
LB 0.150μF  23 35 56 70 70 70 RTF-66-007
T 0.150μF 11 57 70 70 70 70 70 RTF-66-008
Pi 0.200μF  27 46 74 80 80 80 RTF-66-009
C 0.250μF  14 20 31 40 56 70 RTF-66-010
LT 0.250μF  13 20 35 70 70 70 RTF-66-011
LB 0.250μF  23 35 56 70 70 70 RTF-66-012
T 0.250μF  13 21 43 80 70 70 RTF-66-013
C 0.300μF 7 19 25 35 55 70 70 RTF-66-014
Pi 0.300μF  20 40 70 70 70 70 RTF-66-015
Pi 0.300μF  8 50 66 70 70 70 RTF-66-016

CKT Min Cap Minimum Insertion Loss(dB)
  1MHz 3MHz 10MHz 30MHz 100MHz 300MHz 1GHz 10GHz
C 10pF       10 10 RTF-76-001
Pi 65pF       16 42 RTF-76-002
C 100pF     3 10 20 28 RTF-76-003
C 470pF     12 22 25 30 RTF-76-004
C 500pF     15 20 35 40 RTF-76-005
C 1000pF    11 20 28 28 68 RTF-76-006
C 1200pF   5 9 20 28 35 45 RTF-76-007
Pi 1200pF   5 15 30 45 55 55 RTF-76-008
C 1500pF   5 15 22 29 37 46 RTF-76-009
Pi 1500pF   5 15 45 50 70 70 RTF-76-010
Pi 1750pF   8 17 50 65 70 70 RTF-76-011
C 2000pF   8 16 24 30 38 47 RTF-76-012
Pi 2500pF   5 10 50 50 65 65 RTF-76-013
C 2700pF   9 18 27 33 40 50 RTF-76-014
Pi 3000pF   7 25 50 65 65 65 RTF-76-015
C 3300pF   13 18 28 34 43 51 RTF-76-016
C 4700pF   15 20 30 38 47 52 RTF-76-017
C 5000pF   15 24 33 37 40 50 RTF-76-018
Pi 5000pF  7 15 30 55 65 70 70 RTF-76-019
Pi 5500pF   20 30 65 65 70 70 RTF-76-020
Pi 7000pF  8 15 40 65 70 70 70 RTF-76-021
Pi 9000pF  8 18 45 65 70 70 70 RTF-76-022
C 0.01μF  12 20 29 38 45 50 55 RTF-76-023
Pi 0.01μF  10 20 45 65 70 70 70 RTF-76-024
LB 0.01μF  12 21 30 41 45 70 70 RTF-76-025
Pi 0.012μF 5 10 25 50 70 70 70 70 RTF-76-026
C 0.015μF 7 9 20 29 35 45 50 60 RTF-76-027
Pi 0.018μF 7 14 30 55 70 70 70 70 RTF-76-028
Pi 0.022μF 7  35 60 70 70 70 70 RTF-76-029
LB 0.022μF 7 17 27 34 43 47 55 55 RTF-76-030
Pi 0.025μF 10 15 40 60 70 70 70 70 RTF-76-031
C 0.027μF 10 20 30 37 45 50 55 60 RTF-76-032

CKT MMin Cap  Minimum Insertion Loss(dB)
  30KHz 150KHz 300KHz 1MHz 10MHz 100MHz 1GHz
C 0.450μF 6 19 25 36 40 60 70 RTF-86-001
LT 0.450μF 6 20 26 37 68 70 70 RTF-86-002
C 0.500μF 7 20 28 39 55 70 70 RTF-86-003
Pi 0.500μF  33 52 80 80 80 70 RTF-86-004
Pi 0.500μF  47 65 80 80 70 70 RTF-86-005
T 0.500μF 4 25 40 70 70 70 70 RTF-86-006
LB 0.7μF 9 20 29 39 52 70 70 RTF-86-007
T 0.750μF 10 22 31 55 80 70 70 RTF-86-008
Pi 0.990μF 9 24 29 40 70 70 70 RTF-86-009
Pi 1.0μF 28 70 70 70 70 70 70 RTF-86-010
Pi 1.0μF 9 24 29 40 70 70 70 RTF-86-011
LB 1.0μF 10 25 30 41 56 70 70 RTF-86-012
C 1.2μF 15 28 33     40 40 70 70 RTF-86-013
LB 1.2μF 15 25 34 44 60 70 70 RTF-86-014
C 1.4μF 15 28 33 44 60 70 70 RTF-86-015
LB 1.4μF 15 28 33 44 60 70 70 RTF-86-016
LB 1.4μF 44 70 70 70 70 70 70 RTF-86-017
LT 1.4μF 15 28 33 44 60 70 70 RTF-86-018
LT 1.4μF 21 52 64 70 70 70 70 RTF-86-019
T 1.4μF 17 27 34 44 60 70 70 RTF-86-020
Pi 1.5μF 24 66 70 70 70 70 70 RTF-86-021
Pi 1.5μF  46 65 80 80 80 80 RTF-86-022
C 2.1μF 20 33 40 50 65 70 70 RTF-86-023
C 2.8μF 20 34 39 50 60 70 70 RTF-86-024
LB 2.8μF 20 34 40 49 60 70 70 RTF-86-025
Pi 2.8μF 21 32 40 35 68 70 70 RTF-86-026
Pi 2.8μF  18 60 70 70 70 70 RTF-86-027
Pi 2.8μF 29 73 80 80 80 80 80 RTF-86-028
Pi 2.8μF 8 52 71 80 80 80 80 RTF-86-029
Pi 2.8μF 35 69 70 70 70 70 70 RTF-86-030
C 4.0μF 26 40 46 55 60 70 70 RTF-86-031
Pi 5.2μF 23 35 42 50 70 70 70 RTF-86-032

CKT Min Cap Minimum Insertion Loss(dB)
  1MHz 3MHz 10MHz 30MHz 100MHz 300MHz 1GHz 10GHz
LB 0.027μF 10 20 30 38 45 45 65 70 RTF-96-001
Pi 0.028μF 10 14 38 65 75 75 75 75 RTF-96-002
C 0.045μF 14 22 30 40 45 50 55 60 RTF-96-003
C 0.050μF 15 24 35 41 45 50 60 60 RTF-96-004
Pi 0.050μF 15 20 60 65 75 75 75 75 RTF-96-005
LB 0.050μF 15 24 35 42 54 56 70 70 RTF-96-006
C 0.056μF 15 24 34 41 45 50 60 60 RTF-96-007
LB 0.075μF 18 25 37 42 52 55 70 70 RTF-96-008
C 0.08μF 15 24 37 41 51 51 55 55 RTF-96-009
C 0.1μF 22 31 40 44 47 55 65 65 RTF-96-010
Pi 0.1μF 10 40 52 70 70 70 70 70 RTF-96-011
Pi 0.15μF 12 43 68 70 70 70 70 70 RTF-96-012
C 0.21μF 28 37 45 50 55 60 70 70 RTF-96-013
C 0.3μF 30 38 47 50 55 60 70 70 RTF-96-014
C 0.75μF 35 37 51 51 61 61 65 70 RTF-96-015
C 0.8μF 40 46 52 54 70 70 70 70 RTF-96-016
C 1μF 38 40 52 52 70 70 78 80 RTF-96-017

十、產品定型：RTF-66-001-150GI4
標稱電容 工作電流 額定電壓 工作溫度 安裝方式 螺紋尺寸
RTF-66-001 1   50 G    I    4
C  0.015μF 1A 50V -55-+125℃ 螺栓式  M4

十一、饋通濾波器特性和應用：

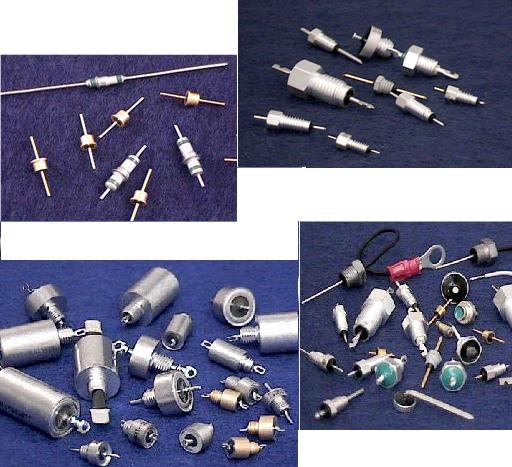

1）焊接式饋通濾波器
焊接式饋通濾波器是對于安裝空間狹小時最理想的產品；
應用：主要用于濾波信號、數據線和AC電源線；
電信設備、傳輸設備、微波濾波器、工控機、復合電路濾波器組件；
尺寸小：有效利用空間；
額定電壓：可達750VDC；
多種電路結構：C型、Pi型、L型電路都可以提供；
高溫構造：可以防止安裝時的回流；
認證：可供MIL-F-15733 QPL 和 MIL-C-11015 (CK99)認證的濾波器；

2）樹脂密封螺栓式饋通濾波器
樹脂密封螺栓式饋通濾波器用所配的螺母和墊圈可以很方便地安裝到通孔位置；
在堅固外殼的兩端用樹脂密封提供良好的環境保護；
應用：主要用于信號、數據線、DC電源線濾波；其中微型擠壓安裝或螺裝是應用在不宜焊接時的理想選擇，適合微波及其他高頻應用；
電壓：可到達2500VDC/240VAC
認證：可供MIL-F-15733認證產品
電路結構：C型、L型、Pi型

3）高流高壓樹脂密封饋通濾波器
應用：高流濾波器主要應用于高流開關式電源、DC充電系統；
      高壓濾波器主要應用于高壓電源、堅固螺栓式結構容易安裝；
特點：高電流可達100Amps
電壓：可達2500VDC和240VAC@400HZ

4）玻璃密封高性能饋通濾波器
此系列濾波器采用玻璃密封裝、具有優良EMI濾波性能；對那些在惡劣的環境仍要求高可靠性濾波的，
這款產品是最好的選擇，可供10KHz 到大于10GHz的寬頻高性能EMI濾波，玻璃密封系列高度防潮、
防腐蝕、防其他可能在軍事應用中遇到的惡劣環境的影響。
應用：電源、信號線、火箭點火裝置、飛機、軍事通訊、醫療設備、多段式濾波；
優化設計: 多種尺寸形狀及C 、L和π型電路供選擇、瞬間抑制π、T、&TT電路可選；
可靠性: 參照MIL-F-15733和MIL-F-28861標準制造、符合QPL要求；
       基于MIL-F-28861、太空應用“S”級水平
FED/MIL認證: 符合MIL-F-15733和 MIL-F-28861標準
特性: 插入損耗范圍 1MHZ - 18GHZ
電容量和溫度特性:  1.4μF NPO、X7R、Z5U
溫度范圍: -55℃-+125℃
最大電壓值: 400VDC 240VAC@400HZ
最大電流: 30Amps
